    焊接機械減速機

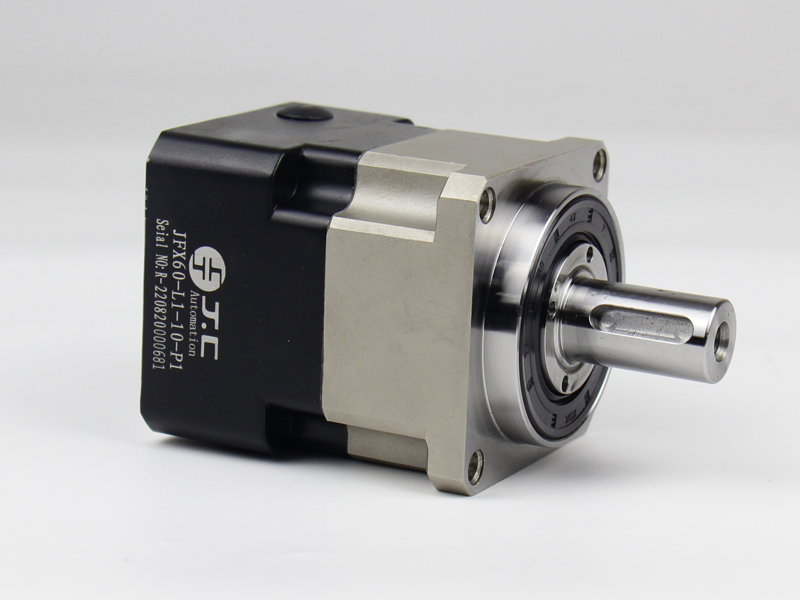

    86步進電機專用伺服精密行星減速機



		瀏 覽 量：




    咨詢熱線：135-0009-3281

    ● JFX系列行星減速機有：JFX60、JFX90、JFX120、JFX140、JFX180；


    ● 全一體化設計，精度提高到最大化。


    ● 雙支撐籠式行星架結構，擁有高可靠精度，可適應頻繁反轉。


    ● 斜齒轉動，傳動更平穩，更大的承載能力。


    ● 低回程間隙，定位更準確。


    ●特殊轉架結構，可以承載更大的徑向力和軸向力。


      規格范圍：60-180


      速比范圍：3-100；


      精度范圍：1-3rcmin（P1）級


                        3-5rcmin（P1）級
















    詳情描述


    減速機特點


    ● 全一體化設計，精度提高到最大化。

● 雙支撐籠式行星架結構，擁有高可靠精度，可適應頻繁反轉。

● 斜齒轉動，傳動更平穩，更大的承載能力。

● 低回程間隙，定位更準確。

●特殊轉架結構，可以承載更大的徑向力和軸向力。

  規格范圍：60-180

  速比范圍：3-100；

  精度范圍：1-3rcmin（P1）級

                    3-5rcmin（P1）級

減速機參數






	JXF標準行星減速機系列




	JXF
	90
	L1
	5
	P1






	產品系列
	產品規格
	級數
	傳動比
	背隙
	輸出形式
	備注





	60、 80、 90、 120、140、180、220
	L1:=1級

	L2:=2級




	L1:  3  4  5  7  10


    L2:  9  12  15  16  20  25  30  35  40  50  70  100







    P1=精密間隙

	P2:標注間隙


	S1=光軸輸出

	無=帶鍵輸出
	電機制造商及規格型號?？梢灾苯犹峁┹敵鲞B接尺寸












	技術參數 / 規格
	JFX60
	JFX90
	JFX120
	JFX140
	JFX180





	級數
	速比




	額定扭矩（Nm）Tn
	L1
	3
	40
	105
	165
	350
	880




	4
	45
	130
	230
	480
	880




	5
	45
	130
	230
	480
	1100




	6
	45
	130
	225
	480
	1100




	7
	45
	100
	220
	480
	1100




	8
	40
	90
	200
	440
	880




	9
	30
	75
	175
	360
	770




	10
	30
	75
	175
	360
	770




	L2
	15
	40
	105
	165
	360
	880




	20
	450
	110
	230
	480
	880




	35
	45
	110
	230
	480
	1100




	40
	45
	110
	230
	480
	1100




	50
	45
	110
	230
	480
	1100




	70
	45
	100
	220
	480
	1100




	100
	30
	75
	175
	360
	770




	防護等級
	IP65




	工作溫度
	90℃至-10℃













	技術參數 / 規格


    JFX60


	JFX90
	JFX120
	JFX140
	JFX180




	最大扭矩
	Nm
	1.5倍額定扭矩




	緊急制動扭矩
	Nm
	2.5倍額定扭矩




	最大容許徑向力
	N
	1530
	3250
	6700
	9400
	14500




	最大容許軸向力
	N
	630
	1300
	3000
	4700
	7250




	抗扭剛力
	Nm/arcmin
	6
	12
	23
	47
	130




	最大額定輸入轉速
	rpm
	8000
	8000
	8000
	6000
	6000




	額定輸入轉速
	rpm
	5000
	4000
	4000
	3000
	3000




	噪音
	dB
	≤58
	≤60
	≤65
	≤68
	≤68




	平均壽命
	h
	20000




	滿載效率
	%
	L1≥95% L2≥90%




	回程間隙
	P1
	L1
	arcmin
	≤5
	≤5
	≤5
	≤5
	≤5




	L2
	arcmin
	≤7
	≤7
	≤7
	≤7
	≤7




	P2
	L1
	arcmin
	≤8
	≤8
	≤8
	≤8
	≤8




	L2
	arcmin
	≤10
	≤10
	≤10
	≤10
	≤10




	轉動慣量
	L1
	3
	Kg.cm2
	0.16
	0.61
	3.25
	9.21
	28.98




	4
	Kg.cm2
	0.14
	0.48
	2.74
	7.54
	23.67




	5
	Kg.cm2
	0.13
	0.47
	2.71
	7.42
	23.29




	6
	Kg.cm2
	0.13
	0.47
	2.71
	7.42
	22.29




	7
	Kg.cm2
	0.13
	0.45
	2.62
	7.14
	22.48




	8
	Kg.cm2
	0.13
	0.45
	2.60
	7.14
	22.48




	9
	Kg.cm2
	0.13
	0.42
	2.59
	7.08
	22.40




	10
	Kg.cm2
	0.13
	0.40
	2.57
	7.03
	22.51




	L2
	15
	Kg.cm2
	0.13
	0.45
	0.45
	2.63
	7.30




	20
	Kg.cm2
	0.13
	0.45
	0.45
	2.63
	7.30




	35
	Kg.cm2
	0.13
	0.45
	0.45
	2.43
	7.10




	40
	Kg.cm2
	0.13
	0.45
	0.45
	2.43
	6.92




	50
	Kg.cm2
	0.13
	0.40
	0.40
	2.39
	6.92




	70
	Kg.cm2
	0.13
	0.40
	0.40
	2.39
	6.72




	100
	Kg.cm2
	0.13
	0.40
	0.40
	2.39
	6.72

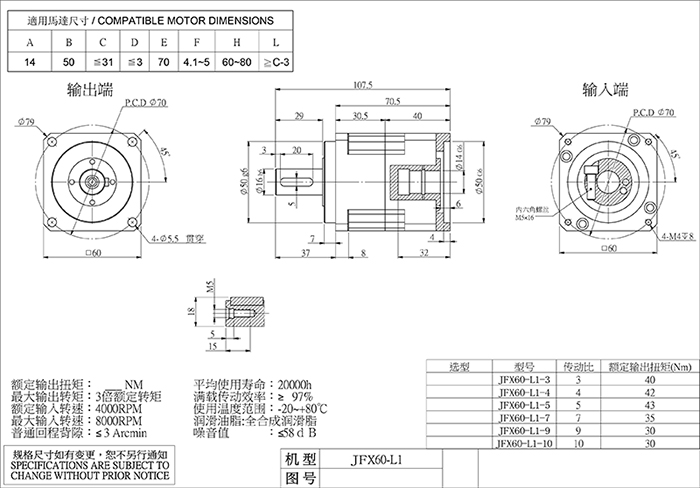

減速機圖紙



JFX60










	機型/代號
	JFX-L1





	D1
	D2
	D3
	D4
	D5
	D6
	D7
	D8
	L1
	L2
	L3
	L4
	L5
	L6
	L7
	L8
	A1
	A2
	S1
	S2
	S3
	S4
	B
	H
	C




	JFX60-L1
	16
	50
	14
	50
	70
	5.5
	70
	M4
	29
	7
	8
	37
	4
	32
	70.5
	107.5
	60
	60
	3
	20
	5
	15
	5
	18
	M5




	JFX90-L1
	22
	80
	19
	70
	100
	6.5
	90
	M5
	39.5
	7
	8.5
	48
	5
	48
	106.5
	154.5
	90
	90
	3
	32
	5
	17
	6
	24.5
	M6




	JFX120-L1
	32
	110
	22
	110
	130
	8.5
	145
	M8
	50
	10
	12
	62
	7
	60
	131.5
	193.5
	120
	130
	5
	40
	6
	25
	10
	35
	M12




	JFX140-L1
	40
	130
	35
	114.3
	165
	11
	200
	M12
	82.5
	12
	12
	97
	10
	82
	164
	261
	140
	176
	5
	65
	10
	36
	12
	43
	M16




	JFX180-L1
	55
	160
	35
	114.3
	215
	13.5
	200
	M12
	82
	20
	15
	105
	10
	81
	176.5
	281.5
	180
	180
	6
	70
	10
	50
	16
	59
	M20








JFX60












	機型/代號
	JFX-L2





	D1
	D2
	D3
	D4
	D5
	D6
	D7
	D8
	L1
	L2
	L3
	L4
	L5
	L6
	L7
	L8
	A1
	A2
	S1
	S2
	S3
	S4
	B
	H
	C




	JFX60-L2
	16
	50
	14
	50
	70
	5.5
	70
	M4
	29
	7
	8
	37
	4
	32
	98
	135
	60
	60
	3
	20
	5
	15
	5
	18
	M5




	JFX90-L2
	22
	80
	19
	70
	100
	6.5
	90
	M5
	39.5
	7
	8.5
	48
	5
	48
	141
	189
	90
	90
	3
	32
	5
	17
	6
	24.5
	M6




	JFX120-L2
	32
	110
	22
	110
	130
	8.5
	145
	M8
	50
	10
	12
	62
	7
	60
	182.5
	244.5
	120
	130
	5
	40
	6
	25
	10
	35
	M12




	JFX140-L2
	40
	130
	35
	114.3
	165
	11
	200
	M12
	82.5
	12
	12
	97
	10
	82
	218.5
	315.5
	140
	176
	5
	65
	10
	36
	12
	43
	M16




	JFX180-L2
	55
	160
	35
	114.3
	215
	13.5
	200
	M12
	82
	20
	15
	105
	10
	81
	244.5
	349.5
	180
	180
	6
	70
	10
	50
	16
	59
	M20
